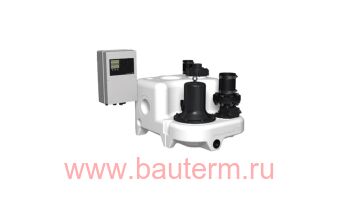

Канализационный насос MULTILIFT M.24.3.2, кабель 10м, свободный канал 50мм, Grundfos

Multilift поставляется полностью готовым к установке, состоит из полностью резервуара с насосом и погружного электродвигателя, обратного клапана, адаптера с гибким штуцером DN100 установленным на резервуар и контроллера вкл. датчик уровня.
Встроенный резервуар имеет все необходимые подключения для соединения с впускной трубой, вентиляционной трубой и ручного мембранного насоса (принадлежность).

Резервуар содержит 7 входных патрубков по периметру. На задней стороне входной патрубок DN100 с запатентованным дисковым входом для бесступенчатого подключения всех трубопроводов (в центре) от 180 до 315 мм. Патрубки DN100 и DN50 на каждой стороне. DN150, DN50 на верхней части резервуара.

Multilift на подвержен коррозии, а также герметичный и осадок на дне минимальный.

Насос с вихревым рабочим колесом типа Vortex и погружными электродвигателями, имеет масляную камеру для заливки масла между двумя уплотнениями вала. Направление вращения можно посмотреть со стороны вала за рым-болтом.

LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера:
Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком
Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле.
Защита двигателя от работы всухую
24 часа автоматической работы в течение длительного периода
установка времени задержки:
Остановка задержки
Начало задержки
Задержка сигнализации (время от появления неисправности до тревоги
указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак.
автоматическое измерение тока
операционные указанием:
Режим работы (автоматический, ручной)
Часы работы
Количество пусков
Журнал состояния:
Состояние насоса (работа, неисправность)
Последовательности фаз неисправностей и отсутствия фазы
Тепловой выключатель
Высокий уровень воды (сигнализация)
Время на обслуживание (по выбору).
выбор автоматического сброса аварийного сигнала
журнал отказов до 20 аварийных сигналов
выбор между различными уровнями начала
выбор типа подключенного датчика
калибровка датчика (установка)
Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).
В стандартной комплектации LC 221 имеет 4 беспотенциальных выходов для:
Насос работает
Выход из строя насоса
Высокий уровень воды сигнализации
Общая ошибка.

6 цифровых входов для выполнения следующих функций:
Соединительная плата датчика давления (в сборе)
Подключение аналоговых датчиков (4-20мА или 0-5В)
Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика
Подключение отдельного датчика уровня, который будет использоваться для наводнений
Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером.
Подключение внешнего сброса тревоги
Подключения тепловых реле электродвигателя.




Технические характеристики:
Maкс. расход 14.4 л/с
Макс. гидростатический напор 14.9 м
Тип рабочего колеса VORTEX
Максимальный размер частицы 50 мм
Данные на фирменной табличке EN 12050-1
Тип клапана Створч клап
Материалы
Рабочее колесо LURANYL
Бак Полиэтилен пониженной плотности
Прокладка NBR
Монтаж
Выход насоса 80
Жидкость
Рабочая жидкость Любая вязкая жидкость
Диапазон температур жидкости 0 °C .. 40 °C
Плотность 998.2 кг/м?
Данные электрообор-я
Подводимая мощность - P1 3.1 кВт
Номинальная мощность - P2 2.7 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 400 V
Допуст.откл-е напряж +10/-14 %
Макс. число пусков в час 60
Номинальный ток 5.5 A
Cos phi - коэф-нт мощности 0,81
Номинальная скорость 2920 об/м
КПД двигателя при полной нагрузке 86.2 %
Количество полюсов 2
Способ запуска прямой пуск
Класс защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Защита электродвигателя Термовыключатель с биметаллическим элементом
Кабель двигателя 10 м
Тип кабеля H07 RN-F
Тип кабельной вилки CEE 3P+N+E
Сетевой кабель 1.5 м
Сечение кабеля 4X1,5+2X1
Сетевой кабель H05 VV-F
Устр-ва управл-ия
Тип блока управления LC221.1
Режим работы S3-50%,1MIN
Резервуар
Общий объём резервуара(ов) 92 л
Общий эффективный объем бака с вх. отверстием 180мм 34 л
Общий эффективный объем бака с вх. отверстием 250 мм 49 л
Общий эффективный объем накопительной емкости вход 315 мм 62 л
Другое
Нетто вес 72 кг
